改 Nikon ES-E28 Slide Copying Adapter

sevensister 發表於 2016-7-21 16:49:35 | 顯示全部樓層 |閱讀模式
見到有人用 EM5 mk2 既 Hi Res Mode 黎翻拍菲林, 效果仲好好
於是賣走 flatbed filmscan

不過實際操作上黎, 就咁將菲林放上燈箱, 再手持翻拍其實唔容易的
雖然 set 腳架係可以, 但下下開壇開腳 set 位其實都幾煩
所以我想搵返個平平地既 slide copier, 於是我諗起佢\r

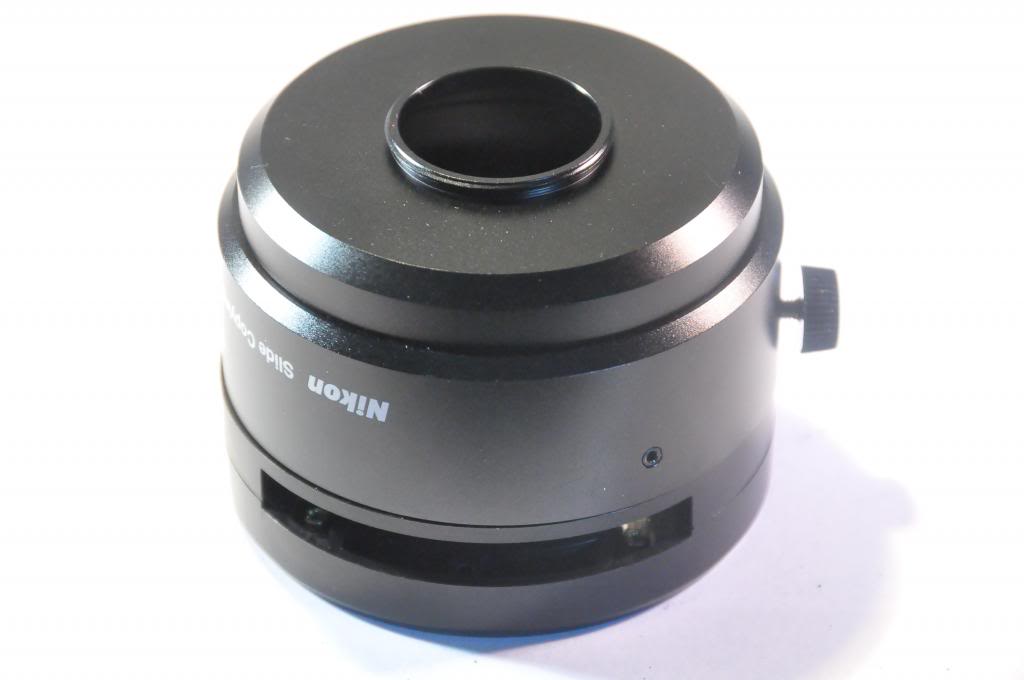

Nikon ES-E28

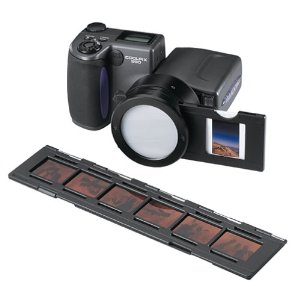

ES-E28 其實係 Nikon Coolpix E99X/E4500 既專用翻拍配件
拎上 filter ring 之後響機內 set 翻拍 mode 就可以好方便咁翻拍菲林
不過呢 D 機今時今日應該都唔會再有人用....事關畫質同而家既無反相差太遠了
亦正因為咁, ES-E28 而家響 ebay 只係 usd9.99 買到了 :woowoo: :woopkclap(我以前果個買成 $350 架)


ES-E28 到手後要拎去改造了, 因為佢只有 28mm filter 口徑
要鋸走個尾, 再痴個 step up ring, 考慮左幾日, 點整先至最好


最後拎左去改鏡師傅改
先車走個尾再直接攻牙 (58mm x 0.7)
咁做可以話係最完美 :em161:


之後就要量度工作距離
測試過後得知由鏡頭前組計起, 需要距離 12cm(+/-) 左右就岩岩 cover 晒一格菲林
所以就要整一個計埋 ES-E28, 有大約 12cm 長既金屬筒
講到呢度其實係有少少搵黎搞
因為市面其實一早就有 slide dulpicator 賣, 價錢唔貴
不過我唔鍾意佢地有內置 close up 鏡畫質會差 d, 其次無包果條 film holder, 而且係膠製
所以我要 搵野黎搞 / DIY


講返金屬筒, 最後去左 ssp 用卡尺左量右量, 我買左下面 d 野返黎
55mm 金屬遮光罩 x2
58轉55 step down ring x1
46轉55 step up ring x1

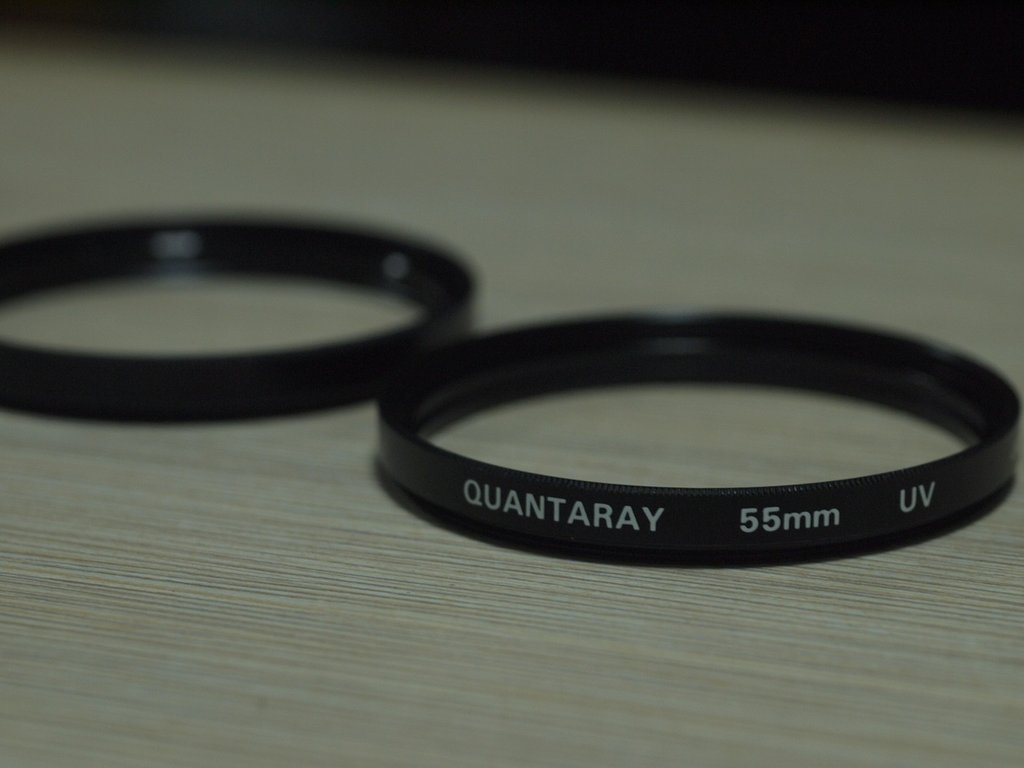

舊 55mm UV filter x2 (拆走塊玻璃, 只留個 ring)




將佢地擰埋一齊就搞掂

工作圖 (m.zuiko 60mm f/2.8 macro)

另外我支手動 OM zuiko 50mm f/3.5 macro 都可以如法炮製
只要將 46轉55 step up ring 換成 49轉55 step up ring , 同埋唔要果兩個無玻璃既 55mm UV filter ring 就可以了

評分

參與人數 2威望 +4 收起 理由
coppyeye + 2 精彩內容
charles2 + 2 精彩內容

查看全部評分

sevensister  樓主| 發表於 2016-7-21 16:50:02 | 顯示全部樓層
分享返小小心得

1. 點解要兩塊無玻璃既舊 55mm filter ?
>>其實係用黎增加對焦距離, 用 60 macro 既話一定要加 1 個 filter ring, 否則翻拍出黎其實係太近會 crop 走左格 slide 條邊少少
加 1 個 filter ring 係岩岩接近完美地可以 cover 晒格 slide

2. 咁點解後來又要 2 個 filter ring ?
>>原因係如果用 Hi Res Mode , 畫面邊位其實係會有少少被裁走
加 2 個 filter ring 就會凸左, 露出菲林黑邊, 岩岩就夠比 Hi Res Mode 裁走
可以用盡晒 sensor 像素去紀錄格 slide

3. 點解個筒要係 55mm ?
>>因為我屋企好多舊 55mm filter, 個筒用返 55mm 就慳返唔洗搵材料
其次 55mm 遮光罩接物果邊(前)其實係 58mm
岩岩就係 ES-E28 攻牙既 size (58mm) 可以完美密合
再加上, 口徑大 d 無咁容易遮擋左格 slide
所以就用 55mm 喇

4. 光源有要求嗎 ?
>> 光源非常重要, 如果你無觀片燈箱既話, 可以用日光或者 ipad
ES-E28 前面有柔光擴散片所以可以用 IPAD 做光源 (記得關 AUTO BRIGHTNESS)
如果你已經有燈箱既話, 可以拆左塊柔光擴散片


5. 機身設定如何 ?
>>可以參考小弟既設定 (更新)
A or M mode
ESP 測光
f/5.6
CWB 5000K (視光源質素而定)
ISO low
colour muted
contrast -1
sharpness -1
RGB -1
IS : off
antishake : 1/2s
M or L size SF jpeg + RAW

補充資料
Slide Copying With Olympus E M5
https://www.youtube.com/watch?v=aNgAOSlaLSk

DSLR As Negative Scanner Ver 4 - The Friedman Archives
http://www.friedmanarchives.com/newsletters/newsletter-10-04/DSLR%20as%20negative%20scanner%20ver%204.pdf

6. 鏡呢 ?
>>我只試過 mzd 60 macro 同埋 om zuiko 50 macro
我相信 zd50 macro 應該無問題
另外都想講支 60 macro 的確係堅

7. Sample ?
>>原片 KODAK E100G

by EPSON V700 2400dpi JPEG + AUTO + ICE : ON
http://s32.postimg.org/9wv2yyy1v/img002.jpg

by EM5 + MZD60 L SF JPEG
http://s32.postimg.org/71hodaqn7/p5040944.jpg

謝謝觀賞

評分

參與人數 1威望 +2 收起 理由
voigtlander + 2 精彩內容

查看全部評分

回復 支持 反對

使用道具 舉報

charles2 發表於 2016-7-21 18:22:00 | 顯示全部樓層
回復 支持 反對

使用道具 舉報

lotus023 發表於 2016-7-21 20:40:38 | 顯示全部樓層

回復 支持 反對

使用道具 舉報

VRossi 發表於 2016-7-27 13:38:52 | 顯示全部樓層
回復 支持 反對

使用道具 舉報

coppyeye 發表於 2016-8-11 23:46:31 | 顯示全部樓層
堅堅
回復 支持 反對

使用道具 舉報
